當前位置：網站首頁 > 產品中心 > 離心泵 > 臥式冷卻離心管道泵

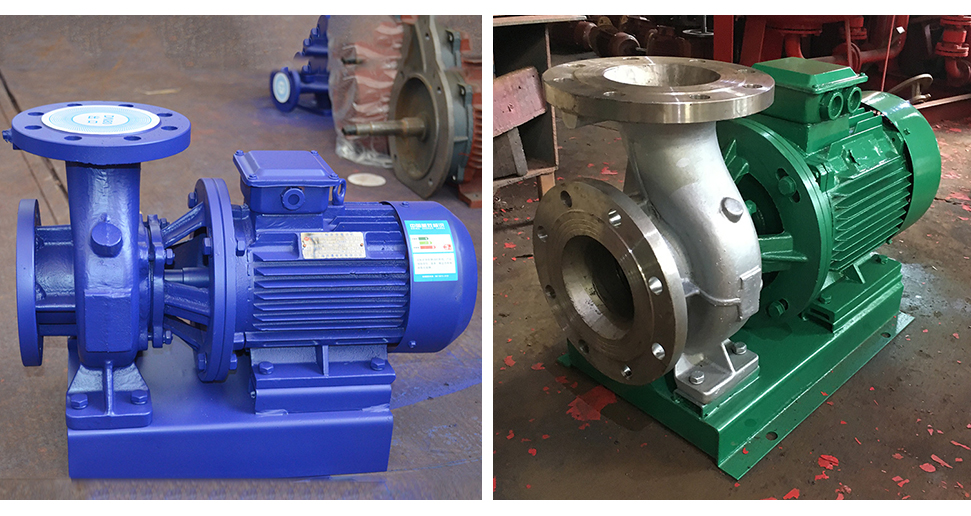

臥式冷卻離心管道泵

ISW、ISWR、ISWR臥式冷卻泵，系根據IS型、IR型離心泵之性能參數，參照ISO2858標準，采用車內優秀水力模型進行優化設計而成。是理想的新一代高效節能臥式泵產品。

ISW、ISWR、ISWD系列臥式冷卻泵型號意義
例如：ISW100-160（I）AB
ISW-臥式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割
ISW、ISWR、ISWD系列臥式冷卻泵產品簡介
ISW、ISWR、ISWR臥式冷卻泵，系根據IS型、IR型離心泵之性能參數，參照ISO2858標準，采用車內優秀水力模型進行優化設計而成。是理想的新一代高效節能臥式泵產品。

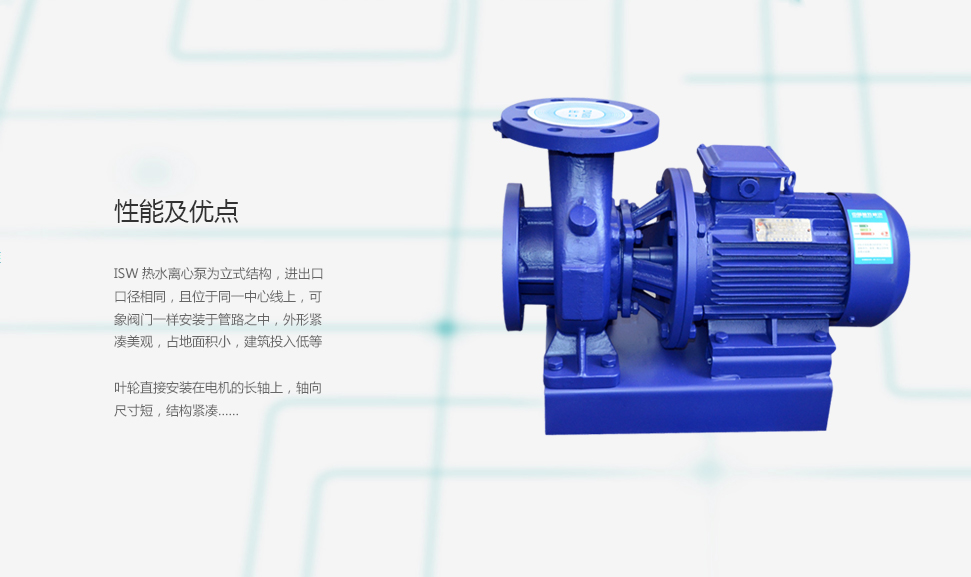

ISW、ISWR、ISWD系列臥式冷卻泵產品特點
1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。
7、ISW臥式冷卻泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市供水,高層建筑增壓送水，園林噴
灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
8、ISWR臥式熱水冷卻泵廣泛適用于:冶金,化工,紡織,造紙,以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,ISWR型使用
溫度T≤120℃。
9、ISWH臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制
藥和合成纖維等部門，使用溫度為-20℃～+120℃。
10、ISWB臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、晚爆液體，被輸送介質溫度為-20℃～+120℃。
ISW、ISWR、ISWD系列臥式冷卻泵產品用途
1、ISW型泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通制冷循環、浴室暖水循環增壓,
以及各種給水設備、鍋爐的配套。供輸送清水或物理、化學性質類似清水的其它液體之用、使用溫度不高于85℃。
2、ISWR型泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房來暖循環等場合，
使用溫度不高于120 ℃ 。
3、ISWD型泵適應要求環境噪聲很低的場合，使用溫度不高于100℃。
ISW、ISWR、ISWD系列臥式冷卻泵使用條件
1、系統Z高工作壓力為1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa
(泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造泵的過流部件和聯接部件時采用鑄鋼)
2、輸送介質為清水或物理化學性質類似清水的其它液體。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。
ISW、ISWR、ISWD系列臥式冷卻泵結構說明
（1）吸入室：采用優秀水力模型設計而成。
（2）葉   輪：采用優秀水力模型設計而成，高效節能。
（3）泵   體：采用優秀水力模型設計而成。
（4）取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。
（5）放氣塞：確保泵的正常維護。
（6）機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。
（7）泵 蓋：
（8）泵 軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。
（9）擋水圈：防止因密封漏水而使電機進水。
（10）Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。


SW、ISWR、ISWD系列臥式冷卻泵-安裝說明
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
ISW、ISWR、ISWD系列臥式冷卻泵-安裝方式
剛性安裝 軟性安裝
1、進口球閥
2、撓性接頭
3、直管
4、出口閘閥
5、泵
6、底座
7、水泥基座
1、進口球閥
2、撓性接頭
3、直管
4、出口閘閥
5、泵
6、底座
7、JGD型減振器
8、水泥基座
ISW、ISWR、ISWD系列臥式冷卻泵-起動與停車
(一)起動前準備
1、用手拔轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。
3、用手盤動泵軸以使?jié)櫥哼M(jìn)入機械密封端面。
4、點動電機，確定轉向是否正確。
（二）起動與運行
1、全開進口閥門，關閉吐出管路閥門。
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
3、注意觀察儀表讀數，檢查軸封泄漏情況正常時機械密封泄漏量≤3滴/分,檢查電機,軸承處溫升≤70℃如果發現異常情況，應及時處理
（三）停車
1、逐漸關閉吐出管路閥門，切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂。
4、如長期停用，應將泵拆卸清洗，包管保管。
ISW、ISWR、ISWD系列臥式冷卻泵-泵的維護與保養
（一）運行中的維護與保養
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
（二）機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵（電機）幾圈，以免突然起動造成密封環斷損壞。
4、密封泄漏允差3滴/分，否則應檢修。
ISW、ISWR、ISWD系列臥式冷卻泵-故障原因及排除方法
故障現象
可能產生的原因
排除方法
1、水泵不出水
a、進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。
b、電機運行方向不對，電機缺相。
c、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。
e、進口供水不足，吸程過高，底閥漏水。

f、管路阻力過大。
a、檢查，去除阻塞物。
b、調整電機方向緊固電機接線。
c、擰緊各密封面，排除空氣。
d、打開泵上蓋或打開排氣閥，排盡空氣。
e、停機檢查、調整 （并網自來水管
和帶吸程使用易出現此現象。）
f、減少管路彎道，重新選泵。
2、水泵流量不足
a、先按1。原因檢查。
b、管道、葉輪流產部分阻塞，水垢沉積、閥門開度不足
c、電壓偏低，轉速不符合要求。
d、葉輪磨損。
a、先按1。排除。
b、先除阻塞物，重新調整閥門開度
c、穩壓
d、更換葉輪
3、功率過大
a、超過額定流量使用
b、吸程過高
c、泵軸承磨損
d、泵選型不當
a、調節流量關小閥門
b、降低吸程。
c、更換軸承。
d、重新選泵。
4、雜音振動
a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承振動。
e、電機超載發熱運行。
a、穩固管路。
b、提高吸入壓力、排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。
5、電機發熱
a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓偏低。
a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。
6、水泵漏水
a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。
a、更換。
b、焊補或更換。
c、修整。
d、緊固。


ISW、ISWR、ISWD系列臥式冷卻泵-性能參數
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
15-80
15
1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800
0.18
2.3
20-110
20
1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800
0.37
2.3
20-160
20
1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
25-110
25
2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
25-125
25
2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
25-125A
25
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
2900
0.55
2.3
25-160
25
2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
25-160A
25
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
2900
1.1
2.3
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
32-100(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32-125
32
3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
32-125A
32
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
2900
0.55
2.3
32-160(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
32-200(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
32-200A
32
2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
40-100
40
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
40-100A
40
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
2900
0.37
2.3
40-125
40
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
40-125A
40
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
40-160
40
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
40-160A
40
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
40-160B
40
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
40-200
40
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
40-200A
40
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
40-200B
40
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
2900
2.2
2.3
40-250
40
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
40-250A
40
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
40-250B
40
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
40-100(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900
1.1
2.3
40-100(I)A
40
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
2900
0.75
2.3
40-125(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
40-125(I)A
40
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
40-160(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
40-160(I)A
40
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
40-160(I)B
40
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
40-200(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
40-200(I)A
40

8.3
11.7
15.3

2.31
3.25
4.25
45.0
44
42
37
45
45
2900
4
2.3
40-200(I)B
40
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
40-250(I)
40
8.8
12.5
16.3
2.44
3.47
4.53

81.2
80
77.5

31
38
40
2900
11
2.3
40-250(I)A
40

8.2
11.6
15.2

2.28
3.22
4.22
71.0
70
68
38
2900
7.5
2.3
40-250(I)B
40
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
40-250(I)C
40
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
50-100
50
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
2.3
50-100A
50
8
11
14.5
2.22
3.05
4.03
11
10
9
60
2900
0.75
2.3
50-125
50
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8

49
58
57

2900
1.5
2.3
50-125A
50
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
50-160
50

8.8
12.5
16.3

2.44
3.47
4.53
33
32
30

45
52
51

2900
3
2.3
50-160A
50
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
50-160B
50
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
50-200
50
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900
5.5
2.3
50-200A
50
8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900
4
2.3
50-200B
50
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
50-250
50
8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900
11
2.3
50-250A
50
8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38
2900
7.5
2.3
50-250B
50
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
50-250C
50
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
50-100(I)
50
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
50-100(I)A
50
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4

65
67
68

2900
1.1
2.5
50-125(I)
50
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
50-125(I)A
50
15.6
22.3
29
4.33
6.19
8.1

17
16
13.6

58
66
65
2900
2.2
2.5
50-160(I)
50
17.5
25
32.5
4.68
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
50-160(I)A
50
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
50-160(I)B
50
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
50-200(I)
50
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5

49
58
59

2900
7.5
2.5
50-200(I)A
50
16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40
48
57
58
2900
7.5
2.5
50-200(I)B
50
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
50-250(I)
50
17.5
25
32.5
4.86
6.94
9.03

82
80
76.5

39
50
52

2900
15
2.5
50-250(I)A
50
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
50-250(I)B
50
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
50-315(I)
50
17.5
25
32.5
4.86
6.94
9.03
128
125
122
30
40
44
2900
30
2.5
50-315(I)A
50
16.6
23.7
31
4.61
6.58
8.6
115
113
110
30
40
44
2900
22
2.5
50-315(I)B
50
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
50-315(I)C
50
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
m3/h
L/S
m
%
r/min
KW
（NPSH）r
65-100
65
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
65-100A
65
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
65-125
65
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
65-125A
65
15.6
22.3
29
4.33
6.19
8.1
17
16
14.4
58
66
65
2900
2.2
2.5
65-160
65
17.5
25
32.5
4.86
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
65-160A
65
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
65-160B
65
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
65-200
65
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
65-200A
65
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
65-200B
65
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
65-250
65
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
65-250A
65
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
65-250B
65
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
65-315
65
17.5
25
32.5
4.86
6.94
9.03
127
125
122
32
40
44
2900
30
2.5
65-315A
65
16.6
23.7
31
4.61
6.58
8.6
115
113
110
32
40
44
2900
22
2.5
65-315B
65
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
65-315C
65
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
65-100(I)
65
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
65-100(I)A
65
31.3
44.7
58
8.7
12.4
16.1
11
10
8
66
72
69
2900
2.2
3.0
65-125(I)
65
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
65-125(I)A
65
31.3
44.7
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
65-160(I)
65
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
65-160(I)A
65
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
65-160(I)B
65
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
65-200(I)
65
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
65-200(I)A
65
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
65-200(I)B
65
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
65-250(I)
65
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
65-250(I)A
65
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
65-250(I)B
65
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
65-315(I)
65
35
50
65
9.72
13.9
18.1
128
125
121
44
54
57
2900
37
3.0
65-315(I)A
65
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
106.4
43
54
57
2900
30
3.0
65-315(I)B
65
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
65-315(I)C
65
29
41
53.6
8.1
11.4
14.9
87
85
83
51
2900
22
3.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
80-100
80
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
80-100A
80
31.3
44.7
58
8.7
12.5
16.1
11
10
8
66
72
69
2900
2.2
3.0
80-125
80
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
80-125A
80
31.3
45
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
80-160
80
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
80-160A
80
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
80-160B
80
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
80-200
80
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
80-200A
80
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
80-200B
80
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
80-250
80
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
80-250A
80
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
80-250B
80
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
80-315
80
35
50
65
9.72
13.9
18.1
128
125
122
43
54
57
2900
37
3.0
80-315A
80
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
107.4
43
54
57
2900
30
3.0
80-315B
80
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
80-315C
80
29
41
53.6
8.1
11.4
14.9
98
85
83
51
2900
22
3.0
80-350
80
35
50
65
9.72
13.9
18.1
146
150
142
55
66
67
2900
55
3.0
80-350A
80
31
44.5
58
8.6
12.4
16.1
138.4
142
134.8
65
2900
45
3.0
80-350B
80
29
41
53.6
8.1
11.4
14.9
131.4
135
127.8
63
2900
37
3.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
80-100(I)
80
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
80-100(I)A
80
62.6
89
116
17.4
24.7
32.2
11
10
8.8
64
74
74
2900
4
4.5
80-125(I)
80
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
80-125(I)A
80
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
65
2900
7.5
4.5
80-160(I)
80
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
80-160(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
80-160(I)B
80
60.6
86.6
112.5
16.8
24.1
31.3
72
24
18
72
2900
11
4.5
80-200(I)
80
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
80-200(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
80-200(I)B
80
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
80-250(I)
80
70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
2900
37
4.0
80-250(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
80-250(I)B
80
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
80-315(I)
80
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
80-315(I)A
80
66.5
95
123.6
18.5
26.4
34.3
119
113
103
55
66
67
2900
55
4.0
80-315(I)B
80
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
80-315(I)C
80
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
100-100
100

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900
5.5
4.5
100-100A
100
62.6
89
116
17.4
47
32.2
11
10
8.8
64
74
74
2900
4
4.5
100-125
100
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
100-125A
100
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
63
2900
7.5
4.5
100-160
100
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
100-160A
100
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
100-160B
100
60.6
86.6
112.5
16.8
24.1
31.3
27
24
18
72
2900
11
4.5
100-200
100
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
100-200A
100
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
100-200B
100
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
100-250
100
70
100
130
19.4
27.8
36.1
37
80
68
62
69
68
2900
37
4.0
100-250A
100
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
100-250B
100
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
100-315
100
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
100-315A
100
66.5
95
123.6
18.5
26.4
34.3
119
113
103
65
66
67
2900
55
4.0
100-315B
100
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
100-315C
100
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
100-100(I)
100
96
160
192
26.7
44.4
53.3
14
12.5
10
64
73
70
2900
11
4.5
100-125(I)
100
96
160
192
26.7
44.4
53.3
24
20
14
62
74
69
2900
15
4.5
100-125(I)A
100
84
140
168
23.3
39
46.7
20
17
12
64
72
68
2900
11
4.5
100-160(I)
100
96
160
192
26.7
44.4
53.3
36
32
27
69
79
75
2900
22
5.6
100-160(I)A
100
84
140
168
23.3
39
46.7
32
28
23.5
66
76
72
2900
18.5
5.0
100-200(I)
100

96
160
192

26.7
44.4
53.3
53
50
45
69
79
78
2900
37
5.2
100-200(I)A
100
84
140
168
23.3
39
46.7

48
45
40

64
74
73
2900
30
4.5
100-200(I)B
100

60
100
120

16.7
27.8
33.3
43
40
36
72
2900
22
4.5
100-250(I)
100
96
160
192
26.7
44.4
53.3

83
80
72

65
77
74

2900
55
4.8
100-250(I)A
100
84
140
168
23.3
39
46.7
75
72
65
60
72
69
2900
45
4.5
100-250(I)B
100

60
100
120

16.7
27.8
33.3
68
65
58
70
2900
37
4.5
100-350
100
60
100
120
16.7
27.8
33.3
153.6
150
142
72
57
74
2900
90
4.0
100-350A
100

61
87
113

16.9
24.2
31.4
145.6
142
134
75
2900
75
4.0
100-350B
100
58
82
107
16.1
22.8
29.7
138.6
135
127
75
2900
55
4.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
125-100
125

96
160
192

26.7
44.4
53.3
13
12.5
12
82
2900
11
4.0
125-100A
125
86
143
172
23.9
39.7
47.8
10.4
10
9.6
77
2900
7.5
4.0
125-125
125

96
160
192

26.7
44.4
53.3
22.6
20
17
80
2900
15
4.0
125-125A
125
86
143
172
23.9
39.7
47.8
18
16
13.6
77
2900
11
4.0
125-160
125

96
160
192

26.7
44.4
53.3
36
32
28
78
2900
22
4.0
125-160A
125
90
150
180

25
41.7
50

31.5
28
24.5
76
2900
18.5
4.0
125-160B
125
83
138
166
21.7
38.3
46.1
27
24
21
73
2900
15
4.0
125-200
125

96
160
192

26.7
44.4
53.3

55
50
46

77
2900
37
5.5
125-200A
125
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
125-200B
125
83
138
166
21.7
38.3
46.1
41.3
37.5
34.5
75
2900
22
5.5
125-250
125
96
160
192
26.7
44.4
53.3

87
80
73

75
2900
55
5.0
125-250A
125
90
150
180
25
41.7
50
76
70
84
74
2900
45
5.5
125-250B
125
83
138
166
21.7
38.3
46.1

65
60
55

73
2900
37
5.5
125-315
125
96
160
192
26.7
44.7
53.3
133
125
119
70
2900
90
5.0
125-315A
125
90
150
180
25
41.7
50
117
110
104.6
70
2900
75
5.0
125-315B
125
86
143
172
23.9
39.7
47.8
106.4
100
95.2
69
2900
75
5.0
125-315C
125
80.5
134
161
22.4
37.2
44.7
96
88
86
67
2900
55
5.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
150-125
150

96
160
192

26.7
44.4
53.3
22.6
24
17
66
76
76
2900
11
4.0
150-125A
150
90
150
180
25
41.7
50
18
16
13.6
77
2900
7.5
4.0
150-160
150
96
160
192
26.7
44.4
53.3

36
32
27

75
2900
22
4.0
150-160A
150

90
150
180

25
41.7
50
32
28
23.5
76
2900
18.5
4.0
150-160B
150
84
140
168

23.3
39
46.7

27
24
21
73
2900
15
4.0
150-200
150
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
150-200A
150
125
176
232.5
34.7
49.7
64.6

11
10
8.5

66
76
76
1450
11
3.0
150-200B
150
84
140
168
23.3
39
46.7
41
38
34
75
2900
22
4.0
150-250
150
140
200
260
38.9
55.6
72.2
21.8
20
17
73
79
77
1450
18.5
3.0
150-250A
150
129
184.4
240
35.8
51.2
66.7
18.5
17
14.4
72
78
76
1450
15
3.0
150-250B
150
117
167
217.5
32.5
46.4
60.4
15.2
14
12
76
1450
11
3.0
150-315
150
140
200
260
38.9
55.6
72.2
33.8
32
28
70
78
73
1450
30
2.5
150-315A
150
131
187
243
36.4
51.9
67.5
29.5
28
24.5
69
77
77
1450
22
3.5
150-315B
150
121
173
225
33.5
48.1
62.5
25
24
21
76
1450
18.5
3.5
150-350
150
96
160
192
26.7
44.4
53.3
153.6
150
142.8
80
2900
110
5.5
150-350A
150
90
150
180
25
41.7
50
145.6
142
134.8
70
2900
90
5.2
150-350B
150
84
140
168
23.3
39
46.7
138.6
135
127.8
65
76
74
2900
75
5.5
150-400
150
140
200
260
38.9
55.6
72.2
53
50
44
68
75
71
1450
45
3.5
150-400A
150
131
187
243
36.4
51.9
67.5

46.6
44
38.3

67
74
70
1450
37
3.5
150-400B
150
122
174
226.5
33.9
48.3
62.9
40
38
33
73
1450
30
3.5
150-400C
150
112
160
208
31.1
44.4
57.8
34
32
28
71
1450
22
3.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
150-250(I)
150
120
200
240
33.3
55.6
66.7
87
80
72
65
76
74
2900
75
4.5
150-250(I)A
150
112
187
224
31.1
51.9
62.2
76
70
63
64
75
73
2900
55
4.5
150-250(I)B
150
104
173
208
28.9
48.1
57.8
65
60
54
63
74
72
2900
45
4.5
150-315(I)
150
120
200
240
33.3
55.6
66.7
133
125
120
58
73
75
2900
110
4.5
150-315(I)A
150
112
187
224
31.1
51.9
62.2
116
110
105
57
72
74
2900
90
4.5
150-315(I)B
150
104
173
208
28.9
48.1
57.8
100
95
91
55
70
72
2900
75
4.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
200-200
200
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
200-200A
200
125
179
232.5
34.7
49.7
64.6
11
10
8.5

66
76
76

1450
11
3.0
200-250
200
140
200
260
21.8
20
17
21.8
20
17

73
79
77

1450
18.5
3.0
200-250A
200
129
184.4
240
18.5
17
14.4
18.5
17
14.4
72
78
76
1450
15
3.0
200-250B
200
117
167
217.5
15.2
14
12
15.2
14
12
76
1450
11
3.0
200-315
200
140
200
260
33.8
32
28
33.8
32
28

70
78
78

1450
30
3.5
200-315A
200
131
189
243
29.5
28
24.5
29.5
28
24.5
69
77
77
1450
22
3.5
200-315B
200
121
173
225
25
24
21
25
24
21
76
1450
18.5
3.5
200-400
200
140
200
260
53
50
44
53
50
44
68
75
71
1450
45
3.5
200-400A
200
131
187
243
46.6
44
38.3
46.6
44
38.3
67
74
70
1450
37
3.5
200-400B
200
122
174
226.5
40
38
33
40
38
33
73
1450
30
3.5
200-400C
200
112
160
208
34
32
28
34
32
28
71
1450
22
3.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
200-200(I)
200
280
400
520
77.8
111.1
144
13.4
12.5
10.5
70
80
79
1450
22
4.0
200-200(I)A
200
250
358
465
69.4
90.4
129.2
10.7
10
8.5
68
73
77
1450
18.5
4.0
200-250(I)
200
280
400
520
77.8
111.1
144
22.2
20
14
75
80
72
1450
30
4.0
200-250(I)A
200
250
358
465
69.4
99.4
129.2
18
16
11.2
73
78
70
1450
22
4.0
200-250(I)B
200
226
322
419
62.8
89.4
116.4
14.4
13
7.3
70
75
67
1450
18.5
4.0
200-315(I)
200
280
400
520
77.8
111.4
144
36
32
26
73
80
75
1450
55
4.0
200-315(I)A
200
262
374
486
72.8
103.9
135
31.5
28
23
72
79
74
1450
45
4.0
200-315(I)B
200
242
346
450
67.3
96.1
125
27
24
19.5
78
1450
37
4.0
200-400(I)
200
280
400
520
77.8
111.4
144
54.5
50
39
75
81
77
1450
75
4.0
200-400(I)A
200
262
374
486
72.8
103.9
135
48
44
34
80
1450
75
4.0
200-400(I)B
200
242
346
450
67.2
96.1
125
41.4
38
29.6
78
1450
55
5.0
200-400(I)C
200
224
320
416
62.2
88.9
115.6
34.9
32
25
76
1450
45
5.0
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
250-250
250
350
550
650
97.2
152.8
180.5
22
20
16
78
82
81
1450
45
5.0
250-250A
250
300
500
600
83.3
139
166.7
18.3
17
14
76
80
80
1450
37
5.0
250-235
250
300
500
600
83.3
139
166.7
14
12.5
11

73
78
70

1480
22
4.5
250-300
250
300
500
600
83.3
139
166.7
22
20
16
78
1480
37
4.5
250-315
250
350
550
650
97.2
152.8
180.5
34
32
28

76
80
79

1450
75
5.5
250-315A
250
300
500
600
83.3
139
166.7
29.5
28
24

74
78
77

1450
55
5.5
250-315B
250
260
450
520
72.2
125
144.4
25
24
20

70
74
72

1450
45
5.5
250-400
250
300
500
600
83.3
139
166.7
54.5
50
39
72
1480
90
4.5
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
mm
m3/h
L/S
m
%
r/min
KW
（NPSH）r
300-235
300
480
720
900
133.3
200
250
20
18
15.5
77
81
74
970
55
5.0
300-235A
300
438
607
821
121.7
182.5
228.1
16.5
15
13
75
79
72
970
45
5.0
300-235B
300
400
600
750
111.1
167.0
208.3
14
12.5
11
73
77
70
970
37
5.0
300-300
300
480
720
900
133.3
200
250
31
28
25
77
81
77
970
75
5.0
300-300A
300
444
666
833
123.3
185
231.4
26.5
24
21.5
76
80
76
970
75
5.0
300-300B
300
415
623
779
115.3
173.1
261.4
23
21
18.5
79
970
55
5.0
300-380
300
480
720
900
133.3
200
250
48
44
34
84
970
132
5.0
300-380A
300
444
666
833
123.3
185
231.4
41.4
38
30
80
970
110
5.0
300-380B
300
409
614
767
113.6
170.6
213.1
35
32
25
78
970
90
5.0
300-235(I)
300
718
1080
1345
199.4
300
373.6
44.6
40
34.6
82
1450
160
5.5
300-235(I)A
300
642
965
1203
178.3
268.1
334.2
35.7
32
27.7
80
1450
132
5.5
