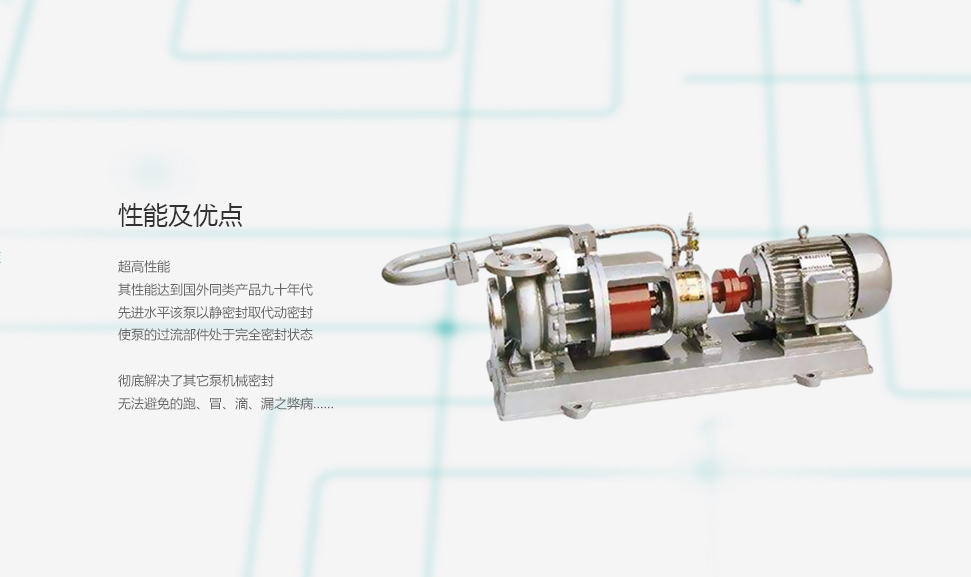

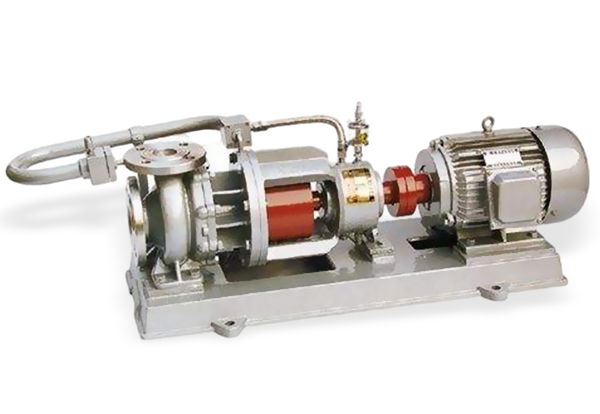

MT-HTP型高溫磁力泵 耐腐蝕無泄漏水泵

MT-HTP型高溫磁力泵 耐腐蝕無泄漏水泵 主要特點是利用磁傳動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的磁力泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質，是創建無泄漏、無污染文明車間、文明工廠的理想用泵。




MT-HTP型高溫磁力泵 耐腐蝕無泄漏水泵適用范圍

MT-HTP磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業。是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體的理想設備。


MT-HTP型高溫磁力泵 耐腐蝕無泄漏水泵工作條件

MT-HTP系列磁力泵，其過流部件材質以Ⅱ類和Ⅲ類金屬材質為主，也可以帶非金屬襯里或熱固體性塑料，這類泵統稱金屬磁力泵，適用于輸送液體的吸入壓力必須大于其汽化壓力0.1MPa,Z大出口壓力4.0MPa,溫度不超過350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含鐵磁性質顆粒和纖維的液體。


MT-HTP型高溫磁力泵 耐腐蝕無泄漏水泵型號意義

MT-HTP型高溫磁力泵型號意義

MT-HTP型高溫磁力泵性能范圍（按額定點性能）

流量：3.2～100m3/h

揚程：15～80m

溫度：-45～350℃

泵吸入口直徑：32～100mm

轉速：2850～2900r/min

功率：1.1～55kW

MT-HTP型高溫磁力泵結構圖

undefined


序號 零件名稱 材料 序號 零件名稱 材料
1 泵體 不銹鋼ZGCr18Ni9 8 軸承體 不銹鋼ZG1Cr18Ni9
2 扣環 不銹鋼1Cr18Ni9Ti 9 軸承 碳石墨M120P
3 葉輪 不銹鋼ZG1Cr18Ni9 10 隔離套 不銹鋼1Cr18Ni9Ti
4 止推環 硬質合金YG8 11 內磁鋼總成 釤鈷磁鋼組合件
5 密封圈 聚四氟乙烯F4 12 外磁鋼總成 釤鈷磁鋼組合件
6 冷卻裝置 不銹鋼組合件 13 冷卻聯接架 鑄件HT200
7 泵軸 不銹鋼1Cr18Ni9Ti


MT-HTP型高溫磁力泵故障與排出方法


故障現象 原因分析 排除方法
泵不出水 1、 水泵反轉

2、 進水管漏氣

3、 泵腔儲水不足

4、 電壓太高、啟動時聯軸器打滑

5、 吸程太高

6、 閥門沒有打開

1、 調整電機旋轉方向

2、 杜絕漏氣

3、 增加儲水量

4、 調整電壓

5、 降低泵安裝位置

6、 校正或改變閥門

流量不足 1、 吸入管徑大小或堵塞

2、 葉輪流道阻塞

3、 揚程過高

4、 轉速不夠

1、 調換或清洗進水管

2、 清洗葉輪

3、 開大出水閥

4、 恢復額定轉速

揚程過低 1、 流量過大

2、 轉速太低

1、 關小出水閥

2、 恢復額定轉速

澡音太大 1、 泵軸嚴重磨損

2、 軸承嚴重磨損

3、 外磁鋼或內磁鋼與隔離套接觸

4、 密封環與葉輪研磨

5、 冷卻箱內滾動軸承磨損

1、 更換泵軸

2、 更換軸承

3、 拆除泵頭重新組裝

4、 更換止推環、密封環

5、 更換滾動軸承

漏液 1、  Ｏ型密封圈損壞 1、 更換Ｏ型密封圈

MT-HTP型高溫磁力泵使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動 時所造成時空載運轉。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用 溫 度<100℃，輸送吸入 壓力不大于0.2mpa，Z大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。

5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。

6、泵運行1500小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

7、泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起博器，信用卡及其它磁卡、計算器、計算機磁盤、手表等。



型 號 口徑 流量(m3/h) 揚程

(m)

電機功率(kW) 電壓

(V)

材質
進口 出口
MT-HTP32-25-115 32 25 6.6 15 1.1 380 不
銹
鋼
MT-HTP32-20-125 32 20 3.2 20 1.1 380
MT-HTP 32-20-160 32 20 3.2 32 1.5 380
MT-HTP 40-25-125 40 25 6.3 20 2.2 380
MT-HTP 40-25-160 40 25 6.3 32 3 380
MT-HTP 40-25-200 40 25 6.3 50 5.5 380
MT-HTP 50-32-125 50 32 12.5 20 3 380
MT-HTP 50-32-160 50 32 12.5 32 4 380
MT-HTP 50-32-200 50 32 12.5 50 7.5 380
MT-HTP 50-32-250 50 32 12.5 80 18.5 380
MT-HTP 65-50-125 65 50 25 20 4 380
MT-HTP 65-50-160 65 50 25 32 7.5 380
MT-HTP 65-40-200 65 40 25 50 15 380
MT-HTP 65-40-250 65 40 25 80 18.5 380
MT-HTP 80-65-125 80 65 50 20 7.5 380
MT-HTP 80-65-160 80 65 50 32 15 380
MT-HTP 80-50-200 80 50 50 50 18.5 380
MT-HTP 80-50-250 80 50 50 80 37 380
MT-HTP 100-80-125 100 80 100 20 15 380
MT-HTP 100-80-160 100 80 100 32 18.5 380
MT-HTP 100-65-200 100 65 100 50 37 380
MT-HTP 100-65-250 100 65 100 80 55 380
注:每個型號都可配防爆電機

MT-HTP型高溫磁力泵安裝尺寸

undefined



型號 A B C D E F G L H1 H2 H3 φ
MT-HTP32-20-125 140 270 270 250 290 67.5 145 898 60 175 290 12
MT-HTP32-20-160 140 273 270 250 290 67.5 155 918 60 175 335 12
MT-HTP40-25-105 140 270 270 250 290 65 155 918 60 175 250 12
MT-HTP40-25-125 140 270 270 250 290 65 155 918 60 175 290 12
MT-HTP40-25-160 170 157 580 350 390 80 190 1342 80 217 380 19
MT-HTP40-25-200 170 157 645 380 420 80 210 1497 80 250 430 19
MT-HTP50-32-160 170 162 580 350 390 80 190 1342 80 217 380 19
MT-HTP50-32-200 170 157 645 380 420 80 210 1537 80 250 430 19
MT-HTP50-32-250 275 265 840 490 560 100 255 1927 90 280 505 24
MT-HTP65-50-160 170 157 645 380 420 120 210 1537 80 235 455 19
MT-HTP65-40-200 275 165 840 490 560 100 210 1893 90 260 440 19
MT-HTP65-40-250 275 265 840 490 560 100 285 1927 90 270 505 24
MT-HTP80-65-160 275 265 840 490 560 100 255 1893 90 260 440 24
MT-HTP80-50-200 275 265 840 490 560 100 255 1927 90 260 460 24
MT-HTP80-50-250 275 258 870 490 560 125 285 1998 90 280 525 24
MT-HTP100-80-125 275 258 840 490 560 100 255 1893 90 250 430 19
MT-HTP100-80-160 275 275 840 490 560 100 255 1927 90 260 460 24
MT-HTP100-65-200 300 300 930 550 610 100 305 2140 100 280 505 24
MT-HTP100-65-250 300 300 1080 550 610 125 335 2300 100 300 650 28
